DMUCHAWA DM120-M0-PB0-K1-H0-PW07-PP4-2UF-EMC

OPIS PODSTAWOWY

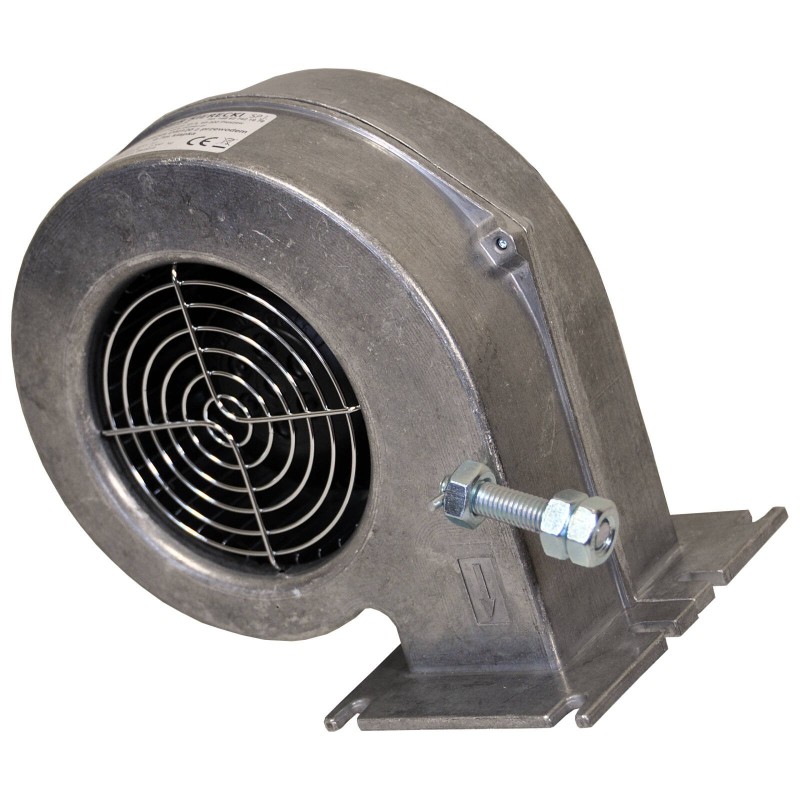

Dmuchawa przeznaczona jest do nadmuchu powietrza w piecach miałowych, zasypowych. Dmuchawa posiada aluminiową obudowę, wykonaną z kompozytów najwyższej jakości. Wszystkie elementy dmuchawy są starannie dobrane oraz wykonane. Silnik z zewnętrznym wirnikiem umieszczony wewnątrz obudowy przykręcony jest wkrętami M4. Metalowy wirnik wentylatora mocowany jest bezpośrednio na zewnętrznym wirniku silnika. Wlot powietrza do wentylatora zabezpieczony jest osłoną uniemozliwiającą dotknięcie palcem części ruchomych - turbiny. Wszystkie połaczenia elektryczne umieszczono w puszce przyłaczeniowej wykonanej z materiału izolacyjnego. Silnik wentylatora przystosowany jest do napięciowej regulacji prędkości obrotowej. Wentylator posiada deklarację zgodności CE.

Wentylatory typu DM 120 w różnych odmianach wykonań przeznaczone są do nadmuchiwania powietrza w kotłach C.O. oraz innych urządzeniach technologicznych w temperaturze otoczenia od -15% do +40 OC i wilgotności względnej do 95%. Wentylator nie jest przeznaczony do pracy jako samodzielny przyrząd do użytku domowego lub podobnego. Podstawowe zastosowanie - piece węglowe.

Dzięki płynnemu rozruchowi dmuchawy sterowanej regulatorem zapobiega się wybuchom nagromadzonych gazów w kotle. Wysoka jakość wykonania oraz elementy najwyższej klasy gwarantują długoletnią i bezawaryjną pracę. Wentylator nie jest przeznaczony do pracy jako samodzielny przyrząd do użytku domowego lub podobnego.

Dmuchawa wyposażona jest w klapkę na wylocie, która zapobiega niekontrolowanym przedmuchom powietrza gdy dmuchawa nie pracuje.

W zestawie z dmuchawą znajduje się uszczelka oraz śruby.

PARAMETRY TECHNICZNE DMUCHAWY

Zasilanie: 230V ~ 50Hz

Temp. otoczenia: 0-45oC

Pobór mocy: max 80W

Wydatek powietrza: max 320m3/h

Ciśnienie sprężania: max 300Pa

Liczba prędkości: 1

Kondensator silnika: 2µF/450V

Rodzaj pracy: ciągły

Klasa szczelności: IP44

Otwór wylotowy: 75x50 mm

Ramka montażowa: 135x90 mm

Masa: ~2,2kg

WYMIARY RAMKI I OTWORU WYLOTOWEGO

Wymiary zewnętrzne ramki przyłączeniowej: szerokość 135 mm, wysokość 90 mm

Wymiary otworu wylotowego: szerokość 75 mm, wysokość 50 mm
