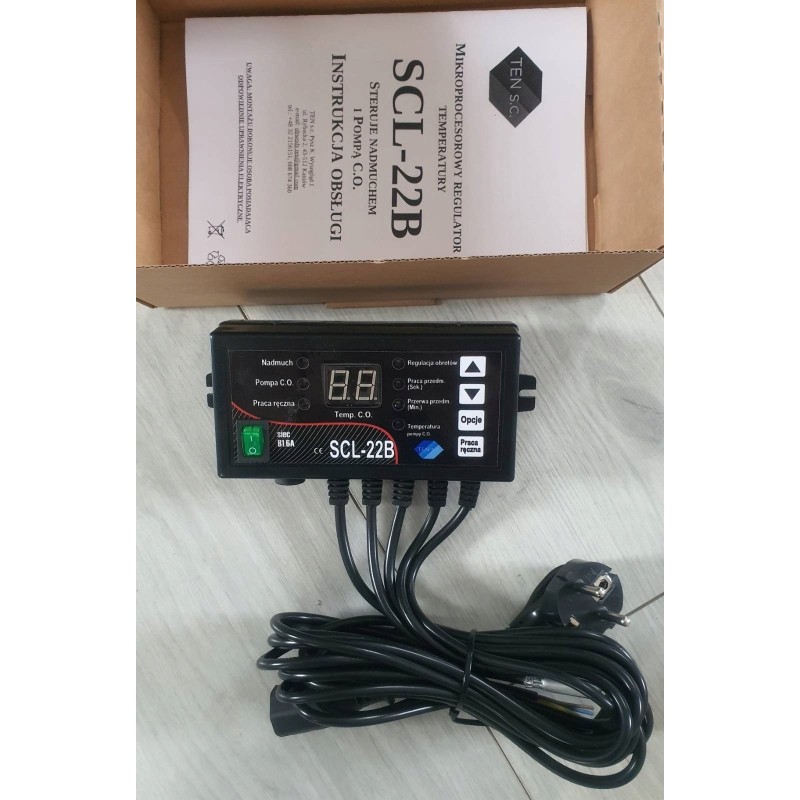

STEROWNIK SCL-22B

C.O. i nadmuchu

Regulator SCL - 22B przeznaczony jest do sterowania nadmuchem oraz pompą obiegu wody c.o. Regulator wyposażony jest wyświetlacz LED (dwie cyfry), na którym standardowo wyświetlana jest aktualna temperatura mierzona przez czujnik (Temperatura pieca). Jeśli temperatura aktualna jest niższa od Temperatury zadanej, regulator znajduje się w cyklu pracy, w przeciwnym wypadku regulator jest w cyklu "podtrzymania". Nadmuch zostaje załączony przy Temperaturze pieca równej 30 °C (z histerezą wynoszącą 2 °C) Poniżej tej temperatury nie pracuje.

Za pomocą przycisków można zmieniać ustawienia regulatora:

• Strzałkami dokonuje się zmiany wybranej wartości (standardowo jest to Temperatura zadana).
• Przycisk Opcje przełącza regulator w tryb poglądu i ustawienia obrotów nadmuchu, czasu przedmuchu i przerwy między przedmuchami oraz temperaturę załączenia pompy c.o. W trybie tym wyświetlacz LED pokazuje wielkość wartości ustawionych a przyciskami ze strzałkami dokonujemy ich zmian.
• Obrotów nadmuchu w zakresie 1-10 (funkcja miękkiego startu)
• Pracy w przedmuchach (w sekundach) w zakresie 1-99
• Przerwy w przedmuchach (w minutach) w zakresie 1-99
• Temperatury załączenia pompy c.o. w zakresie 30 °C - 60 °C
• W cyklu pracy nadmuch pracuje bez przerwy, natomiast w cyklu podtrzymania czas przerwy między przedmuchami (w minutach) jak i czas pracy (w sekundach) jest ustawiany.
• Przycisk Praca ręczna powoduje załączenie nadmuchu (diody nadmuch + praca r.) Wyłączenie ręcznego trybu pracy następuje po ponownym naciśnięciu przycisku, lub po osiągnięciu Temperatury zadanej. Po każdorazowej zmianie dowolnego parametru regulatora, powraca on samoczynnie do trybu wyświetlania Temperatury pieca
• Regulator posiada zabezpieczenie w postaci mini czujnika bimetalicznego uaktywniającego się w przypadku przekroczenia temperatury 90 °C, oraz wkładki topikowej rurkowej WT 1,6A.
