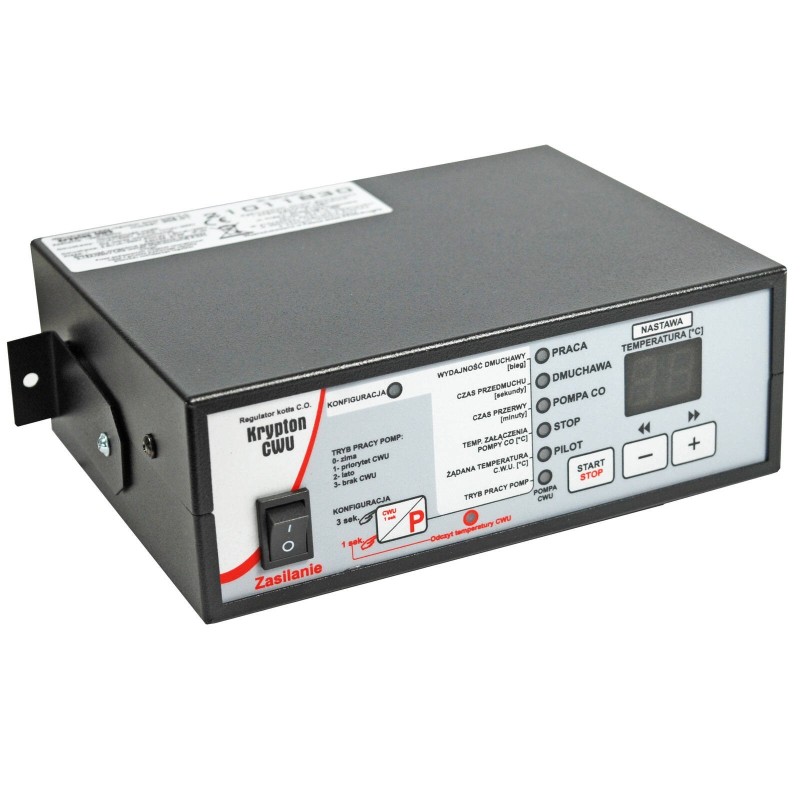

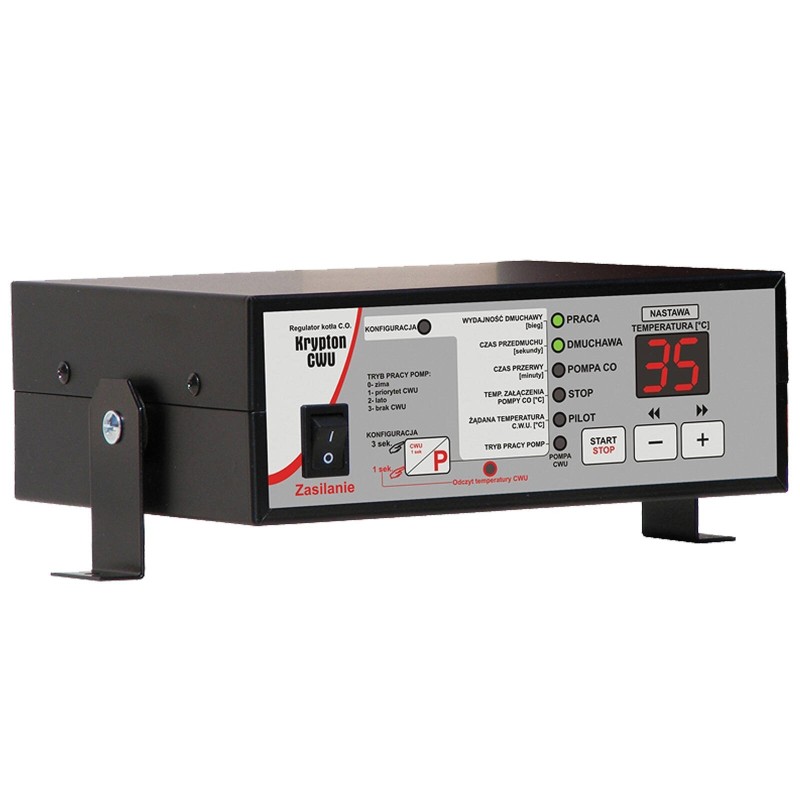

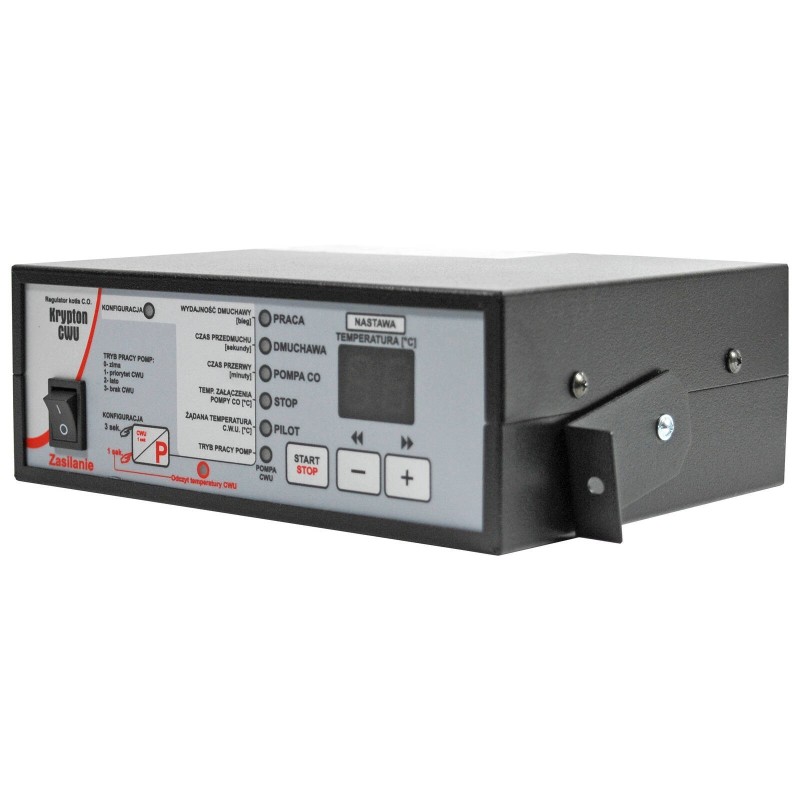

Regulator ten przeznaczony jest do sterowania pracą dmuchawy i pompy obiegowej w instalacjach C.O. i pompy C.W.U.. Charakteryzuje się prostą obsługą. Mikroprocesorowy regulator KRYPTON C.W.U. stabilizuje temperaturę kotła C.O. za pomocą płynnej regulacji obrotów dmuchawy, wykonuje przedmuchy kotła (w celu usunięcia nadmiaru gazów powstałych w procesie spalania) i zabezpiecza instalację C.O. przed zagotowaniem wody. Wyposażony jest w algorytmy regulacji pozwalające na oszczędności paliwa.

Regulator steruje:

• dmuchawa
• pompa C.O.
• pompa C.w.u.

Regulator posiada możliwość programowania:

- czasu przedmuchu

- czasu pomiędzy przedmuchami

- maksymalnych i minimalnych obrotów dmuchawy

- temperaturę załączenia pompy obiegowej

- temperaturę wyłączenia regulatora

Regulator KRYPTON C.W.U. posiada specjalny tryb serwisowy dla instalatorów i monterów, w którym można ustawić:

- charakterystykę wentylatora (moc wentylatora dla biegu 1, oraz moc wentylatora dla biegu 11)

- moc wentylatora podczas przedmuchu

- zakres zmniejszania obrotów, płynna regulacja obrotów dmuchawy

Ze względu na wiele parametrów nie można dokładnie określić mocy dmuchawy do danego kotła. Moc ta uzależniona jest od wielu czynników takich jak: wielkość pieca w stosunku do powierzchni ogrzewanej, rodzaj opału, rodzaj dmuchawy. Regulator posiada możliwość ustawienia maksymalnych i minimalnych obrotów dmuchawy co umożliwia dokładna dobranie mocy z jaką będzie pracowała dmuchawa. Stopniowe załączanie dmuchawy od minimalnych do maksymalnych obrotów wydłuża żywotność silnika, oraz zapobiega nagłemu spalaniu gazów nagromadzonych w kotle (tzw. strzelanie).

Kontrola opału

Działanie tej funkcji polega na redukowaniu obrotów dmuchawy do minimum w momencie wykrycia przez regulator spadku temperatury mimo załączonego nadmuchu. Zmniejszenie prędkości dmuchawy nie powoduje nadmiernego ochładzania kotła c.o. Funkcja ta uaktywnia się po 30 minutach jeżeli temperatura zadana została osiągnięta, lub po 2 godzinach jeżeli temperatura zadana nie została osiągnięta.

Automatyczne zachowanie nastaw

Regulator posiada automatyczne zachowanie nastaw przy zaniku zasilania, oraz powrót to wcześniej realizowanej pracy po ponownym pojawieniu się zasilania. Regulator posiada możliwość powrotu do ustawień fabrycznych. Funkcja ta jest przydatna w momencie rozregulowania regulatora przez niedoświadczonych operatorów. Poniżej 5 °C regulator włącza pompę obiegową, co opóźnia przemarznięcie niektórych elementów instalacji C.O (najbardziej narażonych). Po sezonie grzewczym co 14 dni na 1 minutę zostaje załączona pompa - zapobiega to zastaniu się pompy - funkcja ta działa przy włączonym regulatorze.

Regulator wyposażony został w termostat zewnętrzny. Termostat zewnętrzny (termostat awaryjny) pełni funkcję zabezpieczenia instalacji przed przegrzaniem, które może być wynikiem uszkodzeniem regulatora lub nieodpowiednią obsługą. Termostat jest podłączony w szereg z dmuchawą.

W skład zestawu wchodzi:

- regulator temperatury wraz z czujnikiem temperatury, oraz termostatem zewnętrznym

- opaska zawleczkowa, sprężyna dociskowa

- wtyk sieciowy na kabel do podłączenia dmuchawy/pompy

- metalowe łapki do zamocowania regulatora na piecu

Dane techniczne:

- Ilość trybów pracy: 1

- Histereza: 1,0 °C

- Zakres zmniejszania obrotów: 6 °C

- Czas reakcji: 30 min

- Temperatura załączenia pompy obiegowej: 25 ÷ 70 °C

- Zakres nastawy temperatury: 35 - 90 °C

- Czas przedmuchu (możliwość wyłączenia przedmuchu): 5 ÷ 59 s

- Czas między przedmuchami: 1 ÷ 30 min

- Maksymalna prędkość dmuchawy: do 12 st.

- Minimalna prędkość dmuchawy: od 1 st.

- Temperatura wyłączenia regulatora: 20 ÷ 50 °C

- Temperatura załączenia termostatu awaryjnego:

– sprzętowego zewnętrznego / wewnętrznego: ~90/~93 °C

– programowego: 93 °C

- Temperatura otoczenia podczas pracy regulatora: 5 ÷ 45 °C

- Napięcie zasilające: ~230 V

- Zakres pracy czujnika temperatury: 0 ÷ 100 °C

- Obciążalność wyjść:

– pompa: ~230V, 100 W

– dmuchawa: ~230V, 100 W

- Pobór mocy (tylko regulatora): 2 W

- Włączenie pompy w niskich temperaturach poniżej: 5 °C

- Włączanie pompy co 14 dni na 1 minutę - zapobiega to zastaniu się pompy po sezonie grzewczym
