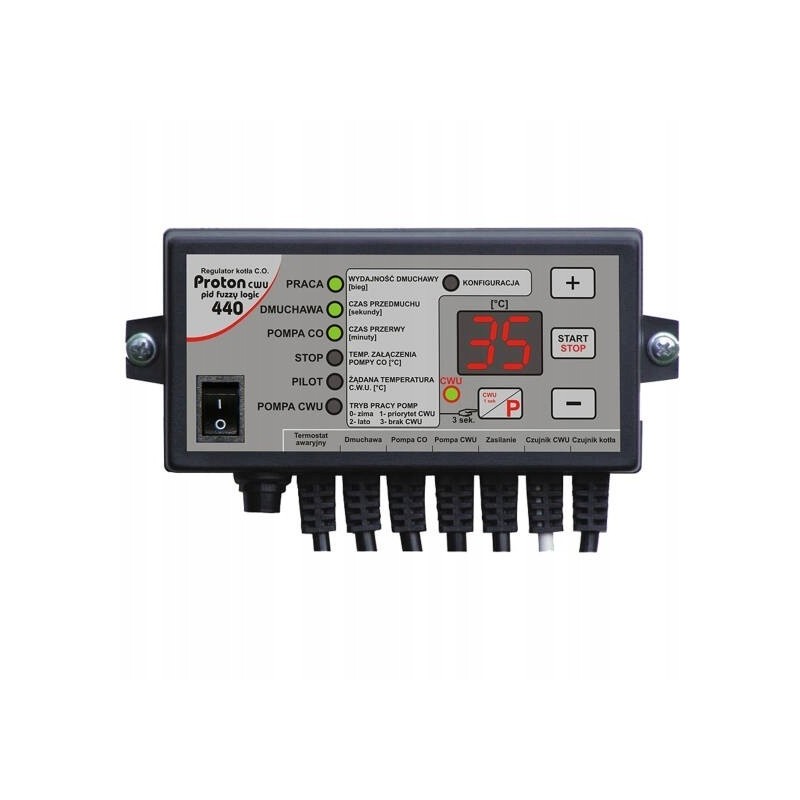

STEROWNIK DO PIECA NA MIAŁ PROTON CWU DWIE POMPY + PID

DANE TECHNICZNE

• Histereza: 1 °C
• Zakres zmniejszania obrotów: 6 °C
• Czas reakcji: 30 min
• Temperatura załączania pompy obiegowej: 25 - 70 °C
• Zakres nastaw temperatury: 35 - 90 °C
• Czas przedmuchu: 5 - 59 s (możliwość wyłączenia)
• Czas między przedmuchami: 1 - 30 min
• Maksymalna prędkość dmuchawy: 12 st.
• Minimalna prędkość dmuchawy: 1 st.
• Temperatura wyłączenie regulatora: 25 - 50 °C
• Temperatura załączenia termostatu awaryjnego sprzętowego zewnętrznego: ok. 90 °C
• Temperatura załączenia termostatu awaryjnego sprzętowego wewnętrznego: ok. 93 °C
• Temperatura załączenia termostatu awaryjnego programowego: 92 °C
• Temperatura otoczenia podczas pracy regulatora: 5 - 45 °C
• Napięcie zasilające: ~230 V
• Zakres pracy czujnika temperatury: 1 - 100 °C
• Obciążalność wyjścia pompy (~230 V): 100 W
• Obciążalność wyjścia dmuchawy (~230 V): 100 W
• Pobór mocy regulatora: 2 W
• Włączenie pompy w niskich temperaturach: poniżej 5 °C
• Włączanie pompy co 14 dni na 1 minutę - zapobiega to zastaniu się pompy po sezonie grzewczym (warunkiem działania tej funkcji jest włączony regulator)
• Wymiary regulatora (długość, szerokość, grubość): 145 x 75 x 40 mm
• Rozstaw otworów do mocowania na ścianie: 161 mm

Automatyczne zachowanie nastaw

Regulator posiada automatyczne zachowanie nastaw przy zaniku zasilania, oraz powrót to wcześniej realizowanej pracy po ponownym pojawieniu się zasilania.

Powrót do ustawień fabrycznych

Regulator posiada możliwość powrotu do ustawień fabrycznych. Funkcja ta jest przydatna w momencie rozregulowania regulatora przez niedoświadczonych operatorów.

Termostat awaryjny samoczynny

Zewnętrzny termostat (termostat awaryjny) pełni funkcję zabezpieczenia instalacji przed przegrzaniem, które może być wynikiem uszkodzenia regulatora lub nieodpowiednią obsługą. Jest to specjalny element, który odcina zasilanie dmuchawy przy temperaturze kotła 90°C.

Parametry programowalne przez użytkownika

Czas przedmuchu, czas przerwy pomiędzy przedmuchami, maksymalne i minimalne obroty dmuchawy, temperatura załączenia pompy obiegowej, temperatura wyłączenia regulatora.

Parametry programowalne przez instalatorów

Regulator PROTON oprócz trybu konfiguracji dostępnego dla każdego użytkownika posiada specjalny tryb, który umożliwia ustawienie parametrów serwisowych (dodatkowa instrukcja serwisowa).

Tryb serwisowy umożliwia zaprogramowanie:

charakterystyki dmuchawy – dzięki temu parametrowi nasz regulator może współpracować z każdą dmuchawą dostępną na rynku (do określonej max. mocy)

moc dmuchawy podczas przedmuchu – sami decydujemy z jaką mocą ma pracować dmuchawa podczas przedmuchu

zakres zmniejszania obrotów dmuchawy – ile stopni przed temperaturą zadaną ma zmniejszać obroty dmuchawy

temperaturę minimalną kotła

OPCJA ZDALNEGO STEROWANIA

Do regulatora PROTON można podłączyć zdalny panel sterujący lub termostat pokojowy. Podłączenie zdalnego panelu umożliwia pracę regulatora w dwóch trybach: pokojowy i kotła. Podłączenie standardowego termostatu pokojowego umożliwia utrzymanie zadanej temperatury w pomieszczeniu. Dzięki zdalnemu sterowaniu możemy utrzymywać stałą temperaturę w pomieszczeniu co daje oszczędności opału nawet do 30%.

Przed dokonaniem zakupu w celu ustalenia terminu dostawy oraz dostępności prosimy o kontakt przez formularz "Wiadomość do sprzedawcy"

DANE TECHNICZNE

Histereza - 1°C

Zakres zmniejszania obrotów - 6 °C

Czas reakcji - 30 min.

Temperatura załączania pompy obiegowej - 25-70 °C

Zakres nastaw temperatury - 35-90 °C

Czas przedmuchu - 5-59 s (możliwość wyłączenia)

Czas między przedmuchami - 1-30 min

Maksymalna prędkość dmuchawy - 12 st.

Minimalna prędkość dmuchawy - 1 st.

Temperatura wyłączenie regulatora - 25-50 °C

Temperatura załączenia termostatu

awaryjnego sprzętowego zewnętrznego - ok. 90 °C

Temperatura załączenia termostatu awaryjnego sprzętowego wewnętrznego - ok. 93 °C

Temperatura załączenia termostatu awaryjnego programowego - 92 °C

Temperatura otoczenia podczas pracy regulatora - 5-45 °C

Napięcie zasilające - ~230 V

Zakres pracy czujnika temperatury - 1-100 °C

Obciążalność wyjścia pompy (~230 V) - 100 W

Obciążalność wyjścia dmuchawy (~230 V) - 100 W

Pobór mocy regulatora - 2 W

Włączenie pompy w niskich temperaturach - poniżej 5 °C

Włączanie pompy co 14 dni na 1 minutę - zapobiega to zastaniu się pompy po sezonie grzewczym (warunkiem działania tej funkcji jest włączony regulator)

Wymiary regulatora (długość, szerokość, grubość) - 145 x 75 x 40 mm

Rozstaw otworów do mocowania na ścianie - 161 mm
