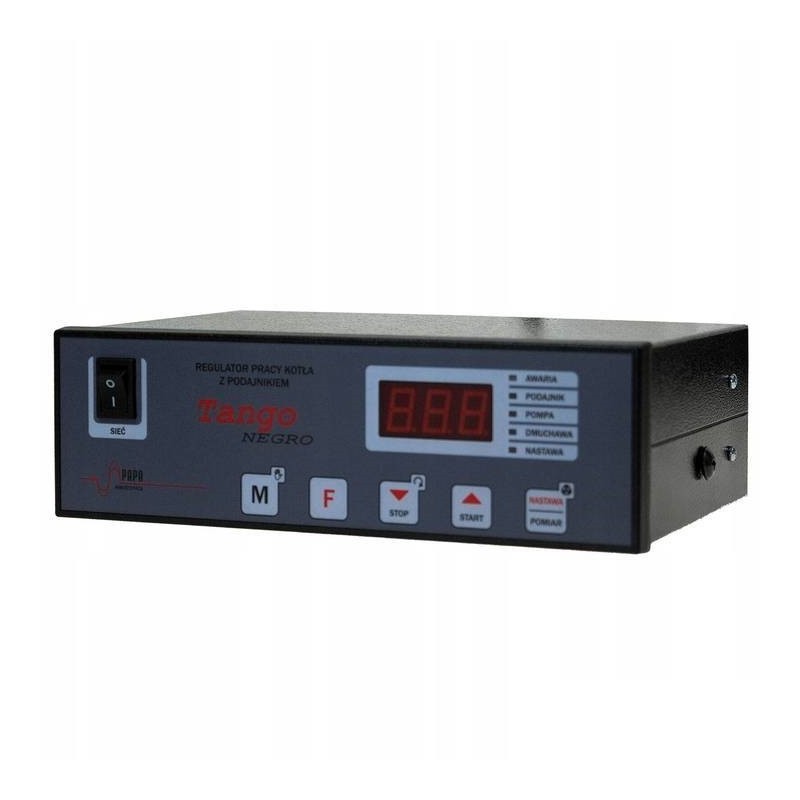

Mikroprocesorowy regulator temperatury kotła "Tango Negro" jest urządzeniem służącym do kontroli pracy kotła z podajnikiem opału. Pozwala na regulację temperatury wody w instalacji poprzez sterowanie elementami wykonawczymi kotła tj. podajnikiem paliwa, dmuchawą i pompą obiegową. Występuje w dwóch odmianach:

- do kotłów z podajnikiem ślimakowym

W wersji do kotła z podajnikiem ślimakowym po podłączeniu termostatu pokojowego możliwa jest regulacja temperatury w pomieszczeniu. Dodatkowo zastosowano nieco inne zakresy czasu pracy podajnika w obu odmianach regulatora.

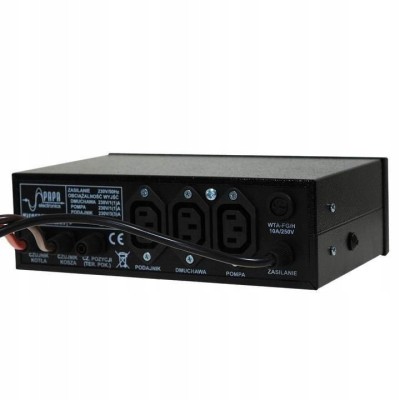

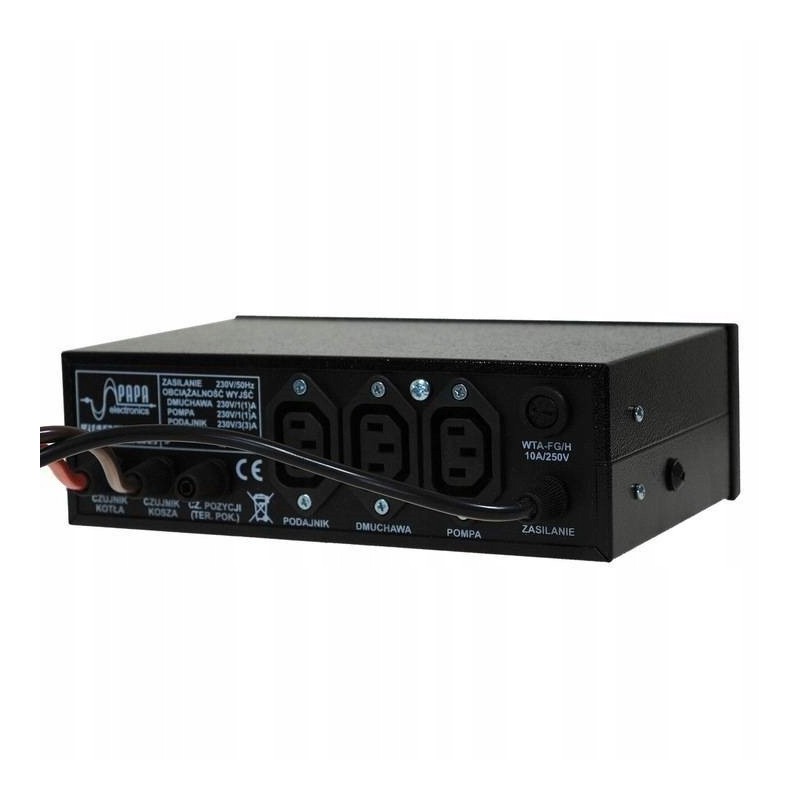

TANGO NEGRO został wyposażony w:

1. Czujnik temperatury wody w kotle.
2. Wejście do podłączenia czujnika pozycji podajnika (dotyczy jedynie wersji regulatora do kotła z podajnikiem tłokowym). Styk czujnika ma być zwarty, gdy podajnik znajduje się na pozycji wyjściowej. W wersji regulatora do kotła z podajnikiem ślimakowym wejście to służy do podłączenia termostatu pokojowego. Jeśli nie stosuje się termostatu pokojowego, wejście to musi być zwarte.
3. .Wejście do podłączenia termostatu kosza. W stanie pracy wejście to ma być zwarte, po przekroczeniu dopuszczalnej temperatury kosza ma nastąpić jego rozwarcie.
4. Wyjście silnika podajnika - umożliwia podłączenie silnika jednofazowego 230 V AC o prądzie znamionowym do 4A.
5. Wyjście pompy obiegowej - do podłączenia pompy jednofazowej 230 AC o prądzie znamionowym do 1A.
6. Wyjście dmuchawy - do podłączenia dmuchawy jednofazowej 230 V AC o prądzie znamionowym do 1A.

PARAMETRY TECHNICZNE

Ilość trybów pracy: 2

Górna temperatura nastawiana: 65-90 st. C

Dolna temperatura nastawiana: 20-60 st. C

Temperatura załączenia pompy obiegowej: 20-60 st. C Histereza: 0,5-5,0 st. C Temperatura zadziałania temostatu awaryjnego sprzętowego: 94 st. C

Czas działania podajnika: - wersja z podajnikiem tłokowym: 1-25,5 s - wersja z podajnikiem ślimakowym: 5-100 s

Czas pauzy podajnika: 30-999 s

Czas oczekiwania w podtrzymaniu: 1-250 min

Temperatura wyłączenia regulatora: 20-60 st. C

WARUNKI PRACY

Temperatura otoczenia: 5-40 st. C

Napięcie zasilające: 230 V AC 50 Hz

Obciążalność wyjść: - pompa: 230 V, 1(1) A - dmuchawa: 230 V, 1(1) A - podajnik: 230 V, 4(4) A

Maksymalna temperatura pracy czujnika: 100 st. C
