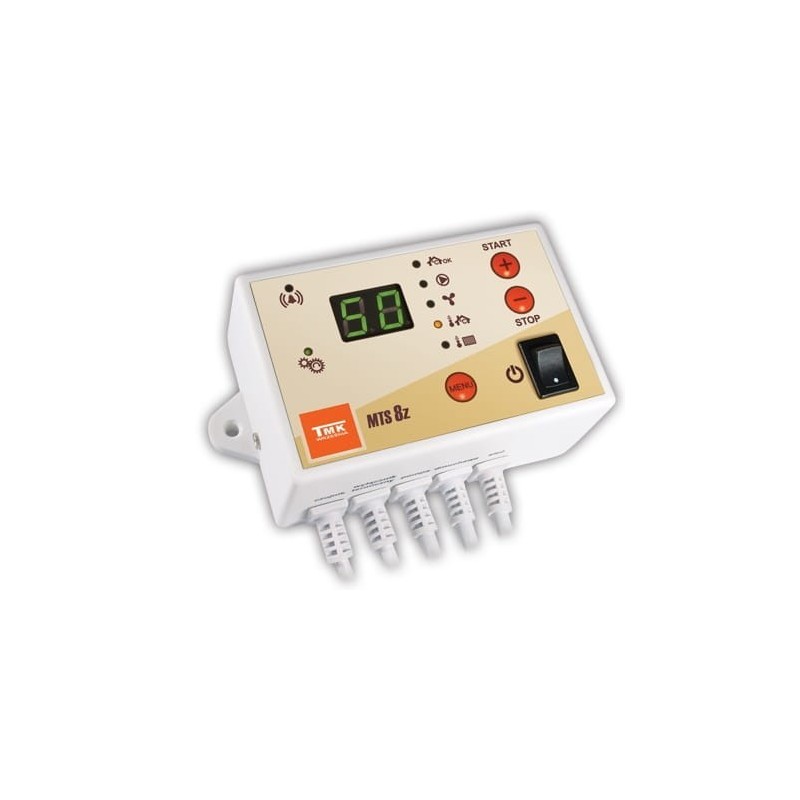

Sterownik MTS 8 Z

Mikroprocesorowy regulator temperatury przeznaczony jest do sterowania nadmuchem przy kotłach i pompą obiegową c.o. Urządzenie ma możliwość podłączenia czujnika pokojowego, czujnik dostępny na innych naszych aukcjach. Urządzenie z czujnikiem pokojowym ma za zadanie utrzymanie temperatury pokojowej na poziomie określonym przez użytkownika i nie przekraczanie jej ( ma to bardzo duże znaczenie w oszczędzaniu opału) a co za tym idzie mniejsze nakłady pieniężne na ogrzanie budynku mieszkalnego.

Sterownik posiada funkcję "zastania" pompy c.o. po sezonie grzewczym, przez włączanie jej co 14 dni na 30 sek zabezpiecza pompę przed jej uszkodzeniem. Przez automatyczne uruchamianie pompy poniżej temp. 9°C opóźnia przemarzanie najbardziej narażonych na wychłodzenie elementów instalacji c.o. Posiada dodatkowe zabezpieczenie zmniejszające ryzyko zagotowania wody w kotle c.o w postaci wyłącznika termicznego.

Czujnik :

Czujnik pokojowy należy umieścić na wewnętrznej nienasłonecznionej ścianie, w pomieszczeniu , w którym przebywa się najczęściej. Należy wybrać miejsce ze swobodna cyrkulacją powietrza, z dala od źródeł ciepła (np.grzejnik, kuchenka, lodówka , tv) na wysokości 1- 1,5 m od podłogi. Sterownik MTS 8 Z należy podłączyć z czujnikiem za pomocą wtyku JACK znajdującego się na końcu przewodu czujnika. Gniazdo "JACK" znajduje się na lewej ściance sterownika.

Dane :

• Napięcie zasilania 230V/50Hz
• Obciążalność wyjść 2x100VA
• Zakres pomiaru temperatury O - 99°C
• Alarm poniżej 9OC i powyżej 92OC
• Zakres regulacji temperatury kotła 20 - 90°C: nastawa fabryczna 50°C
• Czas trwania przedmuchów 0 - 30 sek: nastawa fabryczna 6 sek.
• Czas między przedmuchami 10 sek. do 30 min: nastawa fabryczna 5 min.
• Maks. moc dmuchawy od 100% do minimalnej (co 10%): fabryczna nastawa 100%
• Temperatura załączania pompy c.o. 20 - 80°C: nastawa fabryczna 30°C
• Temperatura wygaszania kotła 20 - 50°C: fabryczna nastawa 35°C
• Histereza dmuchawy 0-5°C: nastawa fabryczna 0°C
• Histereza pompy 1-15°C: nastawa fabryczna 2°C
• Czas rozpalania 0,5 - 4 godz: fabryczna nastawa 2 godziny
• Czas wygaszania 0 - 4 godz: nastawa fabryczna 1 godz
• Minimalna moc dmuchawy 20%, 30%, 40%, 50% lub 100% : fabryczna nastawa 40%
• Ochrona pompy przed "zastaniem" po sezonie "funkcja antystop" - uruchamianie co 14 dni na 30 sek.
• Zmniejszenie ryzyka przemarzania instalacji - uruchamianie pompy poniżej 9 oC

Sterownik ma możliwość również zastosowania sterownika pokojowego programowalnego z innych firm, bezprzewodowego lub przewodowego. Sterownik taki łączymy za pomocą złącza JACK który znajduje się w zestawie przewodem dwużyłowym do zacisków COM oraz NC, które są zwarte przy nieaktywnym wskaźniku grzania na termostacie. Sterownik posiada przyłącze do pompy i wentylatora takie same jak zastosowane do zasilania 230/50HZ przy komputerach. Wentylator przeważnie posiada wtyk w zestawie , natomiast do pompy c.o należy go zakupić na innych naszych aukcjach (brak w zestawie)
